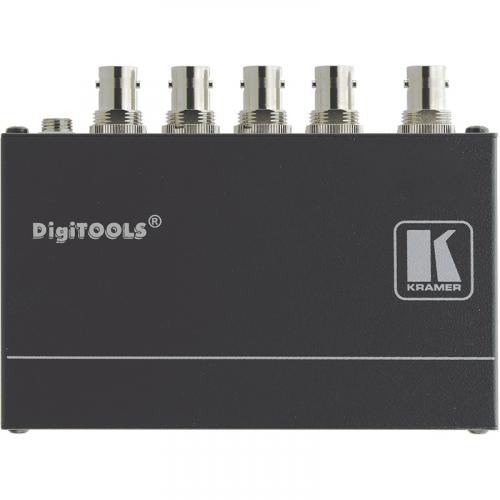

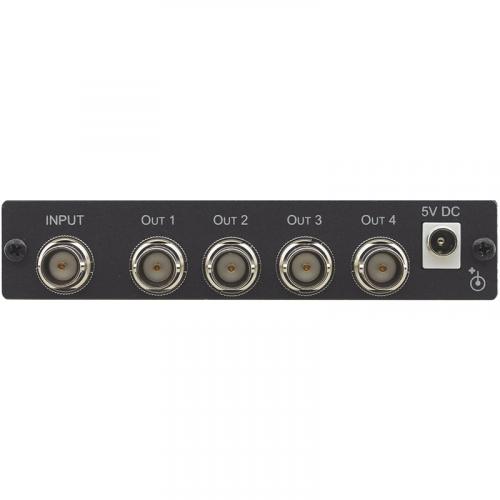

Усилитель-распределитель сигналов Kramer VM-4UX

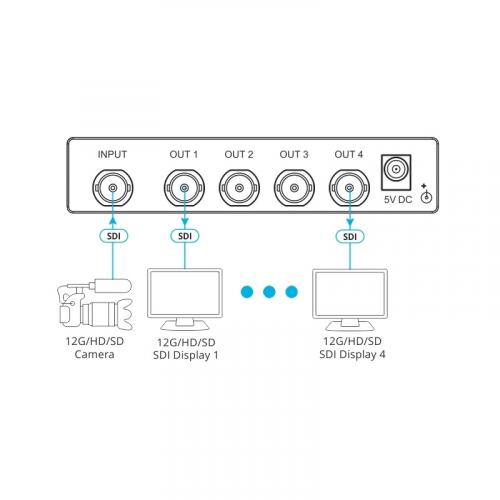

VM-4UX – компактный усилитель-распределитель 1:4 сигналов SD/HD/3G/6G/12G-SDI разрешением до 4К/60 (YUV 4:2:2) с эмбеддированным аудио. Устройство производит эквализацию входного сигнала с перетактированием. При использовании коаксиальных SDI-кабелей Kramer стандартное расстояние передачи составляет: 300 м для SD-сигнала; 200 м для HD-сигнала; 100 м для 3G и 6G HD-сигналов; 80 м для 12G 4K-сигналов. Особенности: Надежное проводное соединение — коаксиальные кабели вещательного качества подключаются к разъемам BNC с фиксаторами, что исключает случайные отсоединения линии и гарантирует максимально быструю и качественную передачу несжатых SDI-сигналов в профессиональных распределенных системах Передача сигнала на большие расстояния без потери качества: эквализация входного сигнала и перетактование выходного позволяют добиться передачи на сверхдлинные дистанции; с кабелями Kramer расстояние удлинения составляет до 300 м для сигналов SD; 200 м для HD (1,5 Гбит/с); 100 м для 3G и 6G HD-сигналов; 80 м для 12G 4K-сигналов* Автоматическая подстройка скорости потока от 270 Мбит/с до 12 Гбит/с Соответствует стандартам SMPTE 259M (SD-SDI), 292M (HD-SDI), 344M (ED-SDI), 424M (3G HD-SDI), ST-2081 (6G-SDI) и ST-2082 (12G-SDI) Разрешение видеосигнала — вплоть до 4K/60 (4:2:2) с глубиной цвета до 30 бит Прием и передача сигналов SDI, HD-SDI, 3G HD-SDI, 6G и 12G-SDI со стандартизированными вложенными аудиоканалами и дополнительными данными Светодиодные индикаторы скорости потока входного, выходного сигналов и питания для удобной эксплуатации и быстрого устранения неполадок Компактный корпус DigiTOOLS®, с опциональным адаптером RK-3T три таких прибора монтируются бок о бок в 19″ стойке (1U) * — Примечание: расстояние передачи зависит от параметров сигнала и качества кабеля, при использовании кабелей сторонних производителей указанные максимальные значения могут снижаться. Сфера применения Студии видеопроизводства Вещательные студии, ПТС, обработка SDI-видео в полевых условиях Оборудование для обслуживания массовых мероприятий и сдачи в аренду Медицинские системы отображения Комплектация: Прибор VM-4UX — 1 шт. Блок питания (5.2 В, 4 А) — 1 шт. Монтажный набор Краткое руководство пользователя Входы 1 – SD/HD/ED/3G/6G/12G-SDI, разъем BNC (розетка) Выходы 4 – SD/HD/ED/3G/6G/12G-SDI, разъем BNC (розетка) Пропускная способность 12 Гбит/с (−3 дБ) Максимальное разрешение 4K, 60 Гц Стандарты SDI SMPTE 259M (SD-SDI) SMPTE 292M (HD-SDI) SMPTE 344M (ED-SDI) SMPTE 424M (3G-SDI) SMPTE ST-2081 (6G-SDI) SMPTE ST-2082 (12G-SDI) Максимальная длина линии SD-SDI 300 м Максимальная длина линии HD-SDI 200 м Максимальная длина линии 3G-SDI 100 м Максимальная длина линии 6G-SDI 100 м Максимальная длина линии 12G-SDI 80 м Волновое сопротивление 75 Ом Максимальный уровень выходного сигнала 800 мВ (75 Ом) Связь по переменному току Индикация питание, тип сигнала (12G/6G, HD 1.5/3G, SD) Диапазон рабочих температур 0…+40 °C Диапазон температур хранения −40…+70 °C Относительная влажность воздуха 10…90 % (без конденсации) Питание 5 В, 250 мА
