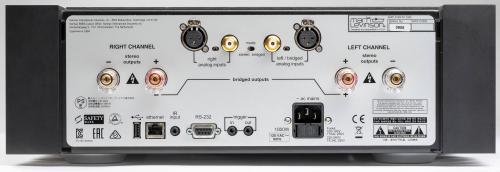

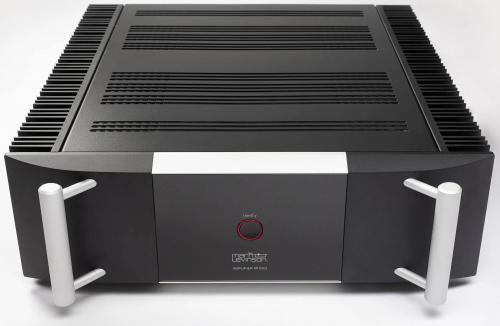

Усилитель мощности Mark Levinson No. 5302

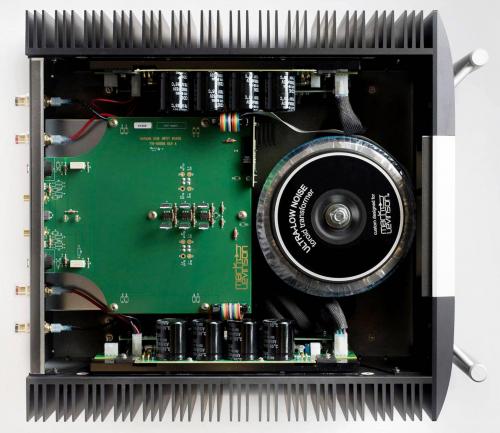

Полностью дискретные каналы усилителя класса AB с прямой связью получают питание от большого тороидального трансформатора на 1100 ВА с отдельными вторичными обмотками для левого и правого каналов. В каскаде усиления по напряжению используется топология, непосредственно унаследованная от модели № 534. Он соединён с выходным каскадом, состоящим из двух высокоскоростных транзисторов работающих в классе A, и шести выходных транзисторов на 260 В, 15 А. Два устройства Thermal-Trak в уникальной конфигурации гарантируют стабильное смещение выходного сигнала независимо от нагрузки или температуры. Четыре конденсатора по 10000 микрофарад на канал, расположенные непосредственно на печатной плате выходного каскада, легко обеспечивают необходимый ток для 135 Вт/на канал при 8 Ом, 270 Вт/на канал при 4 Ом, и 550 Вт в мостовом режиме моно со стабильной работой на 2 Ом. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Стереорежим Мощность 135 Вт на канал при 8 Ом 270 Вт на канал при 4 Ом Коэффициент усиления 25.8 дБ Входная чувствительность 145 мВ Искажения Соотношение сигнал/шум > 102 дБ Мостовой режим Мощность 275 Вт при 8 Ом 550 Вт при 4 Ом Коэффициент усиления 31.8 дБ Входная чувствительность 73 мВ Искажения Соотношение сигнал/шум > 105 дБ Общие характеристики Частотный диапазон 20 Гц – 20 кГц Входное сопротивление 100 кОм (XLR) 50 кОм (RCA) Аудиовходы 1 пара балансных (XLR) 1 пара линейных (RC A) Выходы 2 пары винтовых акустических клемм Разъёмы управления 1 RS-232 (DB-9) 1 Ethernet (RJ-45) 1 USB для обновления прошивки (USB-A) 1 вход ИК-приёмника (3.5 jack) 1 программируемый триггерный вход (3.5 jack) 1 программируемый триггерный выход (3.5 jack) Потребляемая мощность 1000 Вт (максимальная) 90 Вт (рабочая, стереорежим) 70 Вт (рабочая, мостовой режим) 35 Вт (в режиме ожидания) 2 Вт (в энергосберегающем режиме ожидания)
