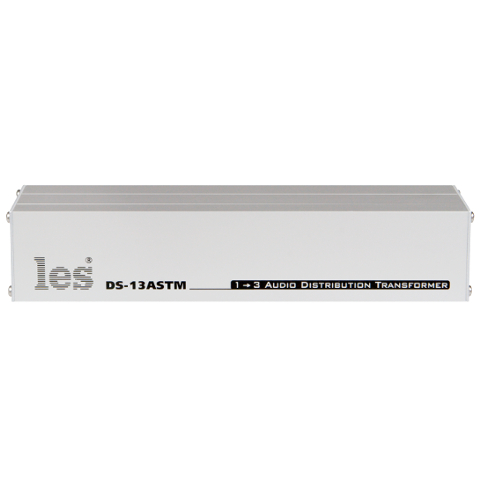

Трансформаторный распределитель Les DS-13ASTM

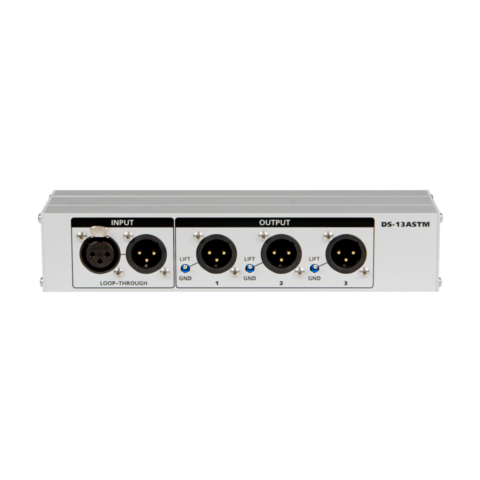

Les DS-13ASTM - оригинальный трансформаторный распределитель (сплиттер) DS-13ASTM Les 1 в 3 симметричных аудиосигналов. Корпус 10". Он предназначен для передачи аналогового симметричного звукового сигнала линейного уровня от одного источника к трем приемникам. Наличие электромагнитного экрана позволяет работать также и с сигналами микрофонного уровня. Трансформаторная развязка позволяет разорвать земляной контур (функция “Ground Lift”) и гальванически изолировать потребителей друг от друга и от источника, предотвращая попадание наводки сетевой частоты и ее гармоник в полезный сигнал, обеспечивает защиту от наводки, поступающей по общему проводу (экранирующей оплетке) от подключенных к распределителю устройств. Применение трансформаторной развязки необходимо во всех случаях наличия значительных разностей напряжения или возможных бросков потенциала между землями приемника и источника сигналов. Так же рекомендуется применение трансформаторной развязки в случае сложной топологии земли, например, при многоточечном заземлении комплекса оборудования. Наибольшая помехозащищенность обеспечивается при соединении земель (переключатель “GND/LIFT” в положении “GND”). Однако, некоторые системные решения (такие, как дополнительное питание от импульсного источника, заземление на “чужую” землю) могут вызывать возникновение помех у подключенных к прибору устройств или у самого устройства. В таких случаях функция разрыва земли (переключатель “GND/LIFT” в положении “LIFT”) позволяет увеличить помехозащищенность. При использовании трансформаторной развязки частотные свойства линии зависят от согласования выхода прибора. Ровная амплитудо-частотная характеристика (АЧХ) обеспечивается при сопротивлении нагрузки в диапазоне 150-750 Ом. Важным условием при работе с трансформаторной развязкой является небольшой (не более 50 мВ) уровень постоянной составляющей в сигнале на входе устройства. Коэффициент передачи трансформаторной развязки всегда меньше единицы, причем с увеличением количества подключенных потребителей будет незначительно уменьшаться, тем быстрее, чем больше выходное сопротивление источника сигнала (см. “Технические характеристики”). В стандартной конфигурации коэффициент передачи составляет –3-6 дБ. Прибор оборудован транзитным выходом (“Loop-Through”). Сигнал на данный выход подается напрямую с входного разъема, не подвергаясь никаким обработкам. Это позволяет каскадировать трансформаторные распределители, увеличивая количество подключенных потребителей. Основные особенности: Пассивный распределитель с трансформаторной развязкой (сплиттер) предназначен для передачи аналогового симметричного звукового сигнала от одного источника к трем приемникам. Наличие магнитного экрана позволяет работать с сигналами микрофонного уровня, а использование трансформаторов с сердечниками из Mu-пермалоя обеспечивают отличные частотные и амплитудные характеристики. Трансформаторная развязка позволяет разорвать земляной контур и гальванически изолировать потребителей друг от друга и от источника сигнала, предотвращая попадание наводки сетевой частоты и ее гармоник в полезный сигнал, а также обеспечивает защиту от наводки, поступающей по общему проводу (экранирующей оплетке) от подключенных к распределителю устройств. Каждый выход распределителя оснащен тумблером разрыва/соединения земель (GND/LIFT) для оптимизации структуры заземления устройств в зависимости от конкретного применения. Прибор оборудован транзитным выходом (“Loop-Thru”). Сигнал на данный выход подается напрямую со входного разъема, не подвергаясь никаким обработкам. Это позволяет каскадировать трансформаторные распределители, увеличивая количество подключенных потребителей. Возможны несколько вариантов крепления для установки распределителя в стойке шириной 10” или 19”
