Передатчик Crestron DigitalMedia DM-TX-401-S

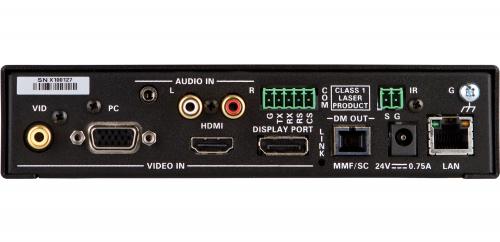

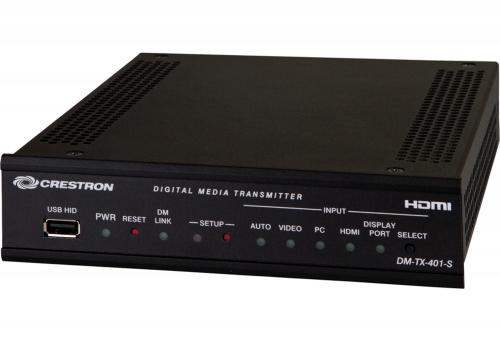

DM-TX-401-S представляет собой универсальный интерфейс для подключения компьютеров и источников аудио-видео высокой четкости в составе комплексной системы Crestron® DigitalMedia™. Устройство выполняет функции оптоволоконного передатчика и коммутатора DM 8G®, обеспечивая входы DisplayPort, HDMI®, VGA, композитного видео и аналогового аудио. Он также выполняет функции модуля управления, предоставляя порты управления RS-232 и ИК, а также порты Ethernet и USB HID для комплексного решения по подключению. Его можно установить в стойку, разместить на полке или закрепить под столом [1], а подключение к головной станции или месту размещения дисплея осуществляется с помощью одной многомодовой оптоволоконной линии. [2] Установленный в стационарном пюпитре или стойке для оборудования, DM-TX-401-S предлагает идеальное решение для интеграции источников, коммутаторов и AV-ресиверов, монтируемых в стойку, в систему DigitalMedia. Установленный под столом, в передвижном пюпитре или на тележке для AV-оборудования, он обеспечивает простой способ подключения мобильных устройств, компьютеров, камер и других источников «BYOD». В конференц-центре или аудитории портативный DM-TX-401-S можно подключить к системе через настенные розетки и напольные коробки по мере необходимости, для чего требуется всего один разъем DM 8G Fiber (MP-WP187-S или MPI-WP187-S) в каждом месте. DigitalMedia 8G™ Fiber Являясь лидером в области технологий HDMI и систем управления, компания Crestron разработала DigitalMedia (DM®) — первую комплексную систему распределения HD-аудио-видеосигналов, выводящую HDMI на новый уровень. DigitalMedia позволяет распределять практически любое сочетание HDMI-источников и других аудио-видеоисточников по всему дому, офису, школе или практически любому другому объекту. Последнее поколение DM называется DigitalMedia 8G (DM 8G). Разработанная для сверхвысокой пропускной способности и максимальной масштабируемости, DM 8G обеспечивает настоящую однопроводную передачу без потерь для передачи видео высокой четкости, аудио, Ethernet и сигналов управления по витой паре или оптоволоконному кабелю. DM 8G Fiber использует многомодовое оптоволокно для распределения сигнала между зданиями и по длинным кабельным трассам. DM 8G Fiber обрабатывает несжатые видеосигналы Full HD 1080p с поддержкой 3D, Deep Color и HDCP, а также компьютерные сигналы до WUXGA. Аудиовозможности включают поддержку аудиоформатов 7.1 с высокой скоростью передачи данных, таких как Dolby® TrueHD и DTS-HD Master Audio™, а также несжатого линейного PCM. Все сигналы передаются по одной жиле многомодового оптоволокна, что обеспечивает расстояния до 1000 футов (300 м) при использовании CresFiber® 8G или до 500 футов (150 м) при использовании других многомодовых оптоволоконных кабелей.[2] Мультимедийный компьютерный/аудио-видео интерфейс DM-TX-401-S обеспечивает простое переключение между четырьмя входами. Выбор входа можно осуществлять вручную с передней панели, программно через систему управления Crestron или автоматически — просто подключив источник к одному из входов. Доступные входы: DisplayPort — Поддерживает ноутбуки Apple® и другие компьютеры с интерфейсом этого типа. [3] HDMI — обеспечивает цифровой мультимедийный вход для мобильных устройств, компьютеров и аудио-видео источников с разрешением до HD 1080p60 и WUXGA. Также обрабатывает сигналы DVI с помощью соответствующего адаптера или интерфейсного кабеля[4]. PC — этот вход типа VGA обрабатывает аналоговые RGB-сигналы с разрешением до WUXGA 1920x1200 пикселей, а также компонентное видео с разрешением до 1080p60[5]. Включен стереоаудиовход 1/8" (3,5 мм) для подключения аналогового аудиосигнала от несимметричного источника линейного уровня или выхода наушников. Видео — Поддерживает подключение источника композитного видео NTSC или PAL со стереофоническим несимметричным аудиосигналом линейного уровня. Примечание: Благодаря функции разделения аналогового аудио любой из двух аналоговых аудиовходов можно использовать с любым видеовходом. Один оптический кабель соединяет DM-TX-401-S с коммутатором или приемником DM, передавая видео-, аудио-, управляющие и сетевые сигналы через одно простое оптическое соединение типа SC.[2] В сочетании с одним приемником/контроллером помещения DM 8G Fiber и дополнительной системой управления Crestron устройство DM-TX-401-S представляет собой простое решение для передачи компьютерного или аудиовизуального сигнала на один дисплей. В составе более крупной системы, использующей коммутатор серии DM-MD, можно развернуть несколько устройств DM-TX-401-S для распределения сигналов от нескольких источников, расположенных в разных местах, на несколько дисплеев в любом помещении или на большом объекте. Расширенная обработка аналогового видео Через входы PC и Video DM-TX-401-S использует расширенную обработку аналогового видео с сглаживанием и 3D-гребенчатой фильтрацией для обеспечения надежной передачи аналоговых VGA- и видеоисточников. Также предусмотрена встроенная коррекция временной базы для обеспечения оптимальных результатов при использовании с видеомагнитофонами. Подключение к локальной сети Наряду с высококачественной аудио- и видеосигналами и управлением, DigitalMedia также интегрирует высокоскоростную сеть Ethernet для комплексного решения по распределению сигнала. DM-TX-401-S оснащен портом Ethernet 10/100, обеспечивающим удобное подключение к локальной сети. Управление встроенными устройствами Основная цель любой системы Crestron — обеспечить точное управление, необходимое для максимально удобного взаимодействия с пользователем. Модель DM-TX-401-S оснащена встроенными портами управления: ИК, RS-232 и Ethernet, что позволяет осуществлять программируемое управление подключенными к ней устройствами. Однако он также может служить альтернативой таким традиционным методам управления, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления DM-TX-401-S служит шлюзом для управления подключенным источником сигнала непосредственно через соединение HDMI, что потенциально устраняет необходимость в специальных кабелях управления или ИК-излучателях. Удлинение USB-сигнала DM-TX-401-S функционирует как удлинитель клавиатуры/мыши, позволяя подключать к передней панели USB-клавиатуру и/или мышь, совместимые с HID, и использовать их для управления компьютером или другим компонентом, расположенным в центральной стойке оборудования или в каком-либо другом месте. Дополнительные USB-устройства практически любого типа могут поддерживаться с помощью удлинителей Crestron USB over Ethernet (USB-EXT-DM)[6]. Установка под столом или в стойке DM-TX-401-S размещен в компактном металлическом корпусе, который можно поставить на полку, закрепить под столом или установить в 19-дюймовую стойку для оборудования.[1] Его форм-фактор 1RU половинной ширины позволяет разместить его в одном отсеке стойки рядом со вторым передатчиком или другим устройством Crestron 1RU половинной ширины. Для удобной настройки и устранения неисправностей предусмотрен набор элементов управления и индикаторов. Особенности: Оптический передатчик и мультимедийный интерфейс DigitalMedia 8G™ Встроенный AV-коммутатор 4x1 с выбором входа на передней панели, автоматическим переключением и возможностью вывода аналогового аудиосигнала Технология QuickSwitch HD® обеспечивает быстрое и надежное переключение Подключается к коммутатору или приемнику DM® по одному волокну многомодового оптоволокна [2] Поддерживает длину кабеля до 1000 футов (300 м) при использовании CresFiber® 8G или до 500 футов (150 м) при использовании другого многомодового оптоволокна [2] Обеспечивает входы DisplayPort, HDMI®, RGB/компонентный и композитный видеосигнал [3,5] Также поддерживает источники DVI [4] Поддерживает видеоразрешения до Full HD 1080p Поддерживает компьютерные разрешения до WUXGA Поддерживает 3D-видео и Deep Color Поддерживает Dolby® TrueHD, DTS-HD® и несжатый линейный аудиосигнал PCM 7.1 Совместим с HDCP Включает аналоговые стереоаудиовходы RCA и mini-TRS Обнаруживает и выводит подробную информацию о видео- и аудиовходах Осуществляет автоматическое управление форматами AV-сигналов через EDID Включает расширенную аналоговую обработку видео и коррекцию временной базы Обеспечивает подключение к локальной сети Ethernet 10/100 Обеспечивает управление устройством через CEC, ИК, RS-232 и Ethernet Обеспечивает удлинение сигнала USB HID для локальной клавиатуры/мыши Совместимость с удлинителями Crestron® USB over Ethernet [6] Быстрая и простая настройка и диагностика Установка в 19-дюймовую стойку с одной позицией и половинной шириной [1] Возможность установки под столом [1] В комплект входит универсальный блок питания Комплект для монтажа в стойку ST-RMK и комплект для монтажа под столом UTK-1U-HALF продаются отдельно. Максимальная длина кабеля для DigitalMedia 8G Fiber (DM 8G Fiber) составляет 1000 футов (300 м) при использовании многомодового оптоволоконного кабеля Crestron CRESFIBER8G или 500 футов (150 м) при использовании устаревшего кабеля Crestron CRESFIBER, Crestron CRESFIBER-SINGLE-SC или многомодового оптоволоконного кабеля OM3 simplex стороннего производителя. Полные рекомендации по проектированию системы см. в Руководстве по проектированию Crestron DigitalMedia, док. № 4546. Все провода и кабели продаются отдельно. Вход DisplayPort поддерживает только native сигналы DisplayPort. Для подключения источника HDMI к этому входу необходимо использовать активный конвертер HDMI-DisplayPort. Для входа HDMI требуется соответствующий адаптер или интерфейсный кабель для работы с сигналом DVI или Dual-Mode DisplayPort. Интерфейсные кабели CBL-HD-DVI доступны отдельно. Вход PC/RGB/VGA фактически может принимать компонентные, композитные и S-Video сигналы через соответствующий адаптер (не входит в комплект) или через прямое подключение к продуктам серии Crestron MPS. Однако при этом подключении не обеспечивается обнаружение синхронизации входного сигнала для композитных или S-Video сигналов. Модули USB-EXT-DM USB over Ethernet Extender продаются отдельно. Дополнительную информацию см. в техническом паспорте USB-EXT-DM.
