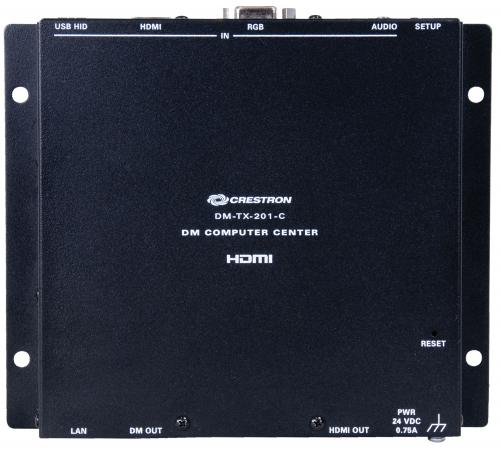

Передатчик Crestron DigitalMedia DM-TX-201-C

DM-TX-201-С предлагает простой интерфейс для компьютеров и АВ источников высокой четкости в составе законченной системы Crestron®DigitalMedia™. Благодаря компактному, тонкому дизайну, его легко разместить под конференц столом, внутри трибуны или стойки с оборудованием или практически в любом месте зала заседаний, класса, аудитории или дома.Он работает как передатчик DM8G+® и коммутатор с HDMI® , VGA и аналоговыми звуковыми входами, вместе с портами Ethernet и USB HID в качестве всеобъемлющего решения по подключениям. В дополнение к DM8G+, он так же совместим с HDBaseT®, позволяя быть напрямую подключенным к входу HDBaseT совместимого оборудования. Он подключается к головному устройству или дисплею через единственный кабель витой пары [1]. DigitalMedia 8G+® Являясь лидером в технологиях HDMI и систем управления, Crestron создал DigitalMedia (DM®) в качестве первой полной системы распределения АВ с целью поднять HDMI на более высокий уровень. DigitalMedia допускает распределение практически любого сочетания HDMI и других источников по дому, офису, школе или практически по любому предприятию. Последнее поколение DM носит название DigitalMedia 8G® (DM 8G®). Спроектированная для сверхвысокой полосы пропускания и невероятной масштабируемости, DM 8G предлагает истинно однокабельный транспорт без потерь для перемещения видео и звука высокой четкости, ЛВС и сигналов управления через кабель витой пары или оптоволокно. DM 8G по витой паре называется DigitalMedia 8G+ (DM 8G+). DM 8G+ поддерживает некомпрессированные видео сигналы Full HD 1080p, Ultra HD, 2K и 4K с 3D, Deep Color и HDCP 2.2. Звуковые возможности включают поддержку форматов звука высокой четкости 7.1, как например Dolby® TrueHD и DTS-HD Master Audio™, а так же некомпрессированный линейный PCM. Все сигналы передаются по одному кабелю витой пары типа CAT, поддерживая 1080p, WUXGA и 2K сигналы на расстоянии до 100 метров при использовании кабеля Crestron DM Ultra, DM 8G или стороннего CAT5e. Более высокие разрешения, включая UHD и 4K, поддерживаются на дальности до 100 метров при использовании кабеля DM Ultra, до 70 метров при использовании кабеля DM 8G и до 50 метров при использовании CAT5e.[1] Соответствие спецификации HDBaseT® Технология Crestron DM 8G+ разработана на основе спецификации HDBaseT Alliance, она совместима со сторонними продуктами HDBaseT. Благодаря технологии DM 8G+, DM-TX-201-С можно подключать непосредственно к оборудованию с поддержкой HDBaseT без приемника DM®. Интерфейс мультимедиа компьютера/АВ DM-TX-201-С осуществляет легкое переключение между двумя входами. Можно настроить автоматическое переключение между входами или управлять ими через систему управления Crestron.. Входы содержат: HDMI –цифровой мультимедиа вход для мобильных устройств, компьютеров и АВ источников с разрешением до HD 1080р60 и WUXGA. Так же поддерживает сигналы DVI и Dual-Mode DisplayPort при использовании соответствующего переходника или интерфейсного кабеля. [2] VGA – данный вход поддерживает аналоговые RGB сигналы разрешением до WUXGA 1920x1200, так же как и аналоговое видео до 1080p60 [3]. 3,5 мм вход аналогового стерео звукового сигнала служит для подключения несимметричного линейного источника или вывода на головные телефоны. Примечание: Возможность ответвления аналогового звукового сигнала позволяет использовать ввод аналогового звукового сигнала с любым видео входом. Единственный кабель витой пары соединяет DM-TX-201-С с коммутатором или приемником DM или оборудованием HDBaseT, передавая сигналы видео, звука, управления, локальной сети и электропитание через простое соединение RG45.[1,4] Используемый совместно с единственным приемником/комнатным контроллером DM 8G+ и возможной дополнительной системой управления Crestron, DM-TX-201-С является простым решением по удлинению компьютерного или АВ сигнала для одного дисплея. Будучи частью большой системы, использующей коммутатор DM-MD, несколько DM-TX-201-С могут быть размещены для раздачи сигнала с расположенных в разных местах нескольких источников на несколько дисплеев, расположенных в любом помещении по всему предприятию. Местный HDMI выход HDMI выход служит для сквозного подключения выбранного источника к местному дисплею, монитору или звуковой системе. Подключение к ЛВС Вместе с АВ высокой четкости и управлением, DigitalMedia так же содержит высокоскоростной Ethernet для полной передачи сигналов. DM-TX-201-С оснащен портом 10/100 Ethernet, предоставляя местному сетевому оборудованию удобное подключение к ЛВС. Удлинение сигналов USB DM-TX-201-С выступает в качестве универсального удлинителя клавиатуры/мышки, позволяя управлять подключенным компьютером (или другим ведущим USB HID оборудованием) с клавиатуры или мышки, расположенными на лекционной кафедре, конференц столе или другом удаленном месте. Поддержку USB оборудования практически любого типа можно реализовать используя Модуль Удлинения USB по ЛВС USB-EXT-DM [5]. Встроенное СЕС управление оборудованием Основная задача системы управления Crestron, это предоставление абсолютно точного управления, незаметного для пользователя. DigitalMedia предлагает альтернативу общепринятым методам управления по ИК и RS-232 путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DM-TX-201-С является шлюзом для управления оборудованием прямо через HDMI подключение, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков. Crestron Connect It™ Точка Кабельного Подключения (серии TT-100) от Crestron предлагает удобное решение настольного подключения, прозрачно работающее с DM-TX-201-С. Точка кабельного подключения получает эл ектропитание и управление от DM-TX-201-С через обычное USB подключение. [6] Компктный и универсальный DM-TX-201-С спроектирован для монтажа на плоскую поверхность или размещения на полке. Он достаточно компактен для скрытого размещения внутри трибуны или под столом и может быть даже закреплен к направляющей в стойке с оборудованием. Аппарат может быть запитан от внешнего блока питания (входит в комплект) или через PoDM (электропитание через DigitalMedia), как истинно однокабельное решение [4]. Ряд индикаторов служит для облегчения настройки и поиска неисправностей. Цифровая модернизация устаревших систем DM-TX-201-С так же является совершенным преобразователем сигналов для интеграции DigitalMedia с аналоговыми системами типа MPS, QuickMedia® и серией CEN-RGBHV.Простое подключение кабелем VGA HD15 выхода MPS системы ко входу DM-TX-201-С, позволяет преобразовать все RGB, компонентные, S-Video, композитные видео и звуковые входы MPS в DigitalMedia [3]. Аналоговый звуковой сигнал преобразуется подобным образом через несимметричный кабель стерео звука. HDMI вход DM-TX-201-С можно еще использовать для наращивания входных возможностей MPS системы для поддержки цифровых АВ источников. Особенности: Передатчик DigitalMedia 8G+® и мультимедиа интерфейс Встроенный АВ коммутатор 2х1 с автоматическим переключением и ответвлением аналогового звукового сигнала Технология QuickSwitch HD™ обеспечивает быстрое и надежное переключение Соединяется с коммутатором или приемником DM® через единственный кабель витой пары [1] Поддерживает дальность до 100 метров при использовании кабеля DM 8G® или CAT5e [1] Соответствие спецификации HDBaseT® - подключение к стороннему оборудованию HDBaseT Содержит два входа HDMI® и один аналоговый VGA/video [3] Поддерживает так же источники DVI и Dual-Mode DisplayPort [2] Поддерживает видео сигнал с разрешением до Full HD 1080p Поддерживает компьютеры с разрешением до WUXGA Поддерживает Dolby Digital ® , DTS® и некомпрессированный линейный РСМ звук 7.1 Оснащен несимметричным входом линейного аналогового звукового сигнала Позволяет включать 2 канальный аналоговый звуковой сигнал Оснащен местным выходом HDMI HDCP совместимый Определяет и сообщает подробную информацию о видео и звуковом сигналах Осуществляет автоматическую настройку форматов АВ сигналов посредством EDID Предоставляет подключение к ЛВС Допускает управление оборудованием посредством CEC и ЛВС Допускает удлинение USB HID сигналов для местного клмпьютера Совместим с Удлинителем USB по ЛВС [5] от Crestron® Совместим с Точками Кабельного Подключения Crestron Connect It™[6] Легко и просто устанавливается и диагностируется Тонкий дизайн для монтажа на поверхность Запитывается через DM подключение или от внешнего блока питания (входит в комплект) [4] 1 - Для подключений по DM 8G+ и HDBaseT используйте кабели Crestron DigitalMedia 8G DM-CBL-8G или сторонние UTP или STP кабели класса CAT5e (или более высокого). (Допускается использование устаревших кабелей Crestron DigitalMedia DM-CBL или Crestron DigitalMedia D DM-CBL-D). Максимальное расстояние между устройствами, подключенными по DM 8G+, составляет 100 м. Для защиты от случайных внешних электрических помех, способных повлиять на сигнал при разрешениях выше 1080p, рекомендуется использовать экранированные кабели и разъемы. Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546). Технология DM 8G+ совместима со спецификацией HDBaseT Alliance на подключение к оборудованию, совместимому со стандартом HDBaseT. Все провода и кабели приобретаются отдельно. 2 - Для передачи сигналов DVI или Dual-Mode DisplayPort через HDMI, необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно. 3 - В дополнение к VGA и RGB, VGA вход принимает компонентные, композитные и S-Video сигналы при использовании соответствующего переходника (в комплект не входит) или через прямую связь с продуктами Crestron серии MPS. Однако, определение наличия сигнала синхронизации для композитных и S-Video сигналов не поддерживается. 4 - Получение электропитания через DM (PoDM) или через HDBaseT (PoH) требует подключения к коммутатору или другому оборудованию имеющему PoDM или PoH PSE (оборудование для питания других устройств) порт. Любая проводка подключенная к портам PoDM или PoH предназначена только для этого же здания и не должна подключаться к линии, идущей за пределы здания. 5 - Модули Удлинения USB по ЛВС USB-EXT-DM приобретаются отдельно. Ознакомьтесь с параметрами USB-EXT-DM для получения более полной информации. 6 - DM-TX-201-С оснащен USB портом, не предоставляющем электропитание по USB. При подключении точки кабельного подключения серии TT-100 (продается отдельно), точку кабельного подключения следует запитать отдельно через подключение к сети Cresnet® или от внешнего источника питания. Для получения дополнительной информации ознакомьтесь с характеристиками TT-100. 7 - Ссылка на стандарт IEEE 802.3at использована для демонстрации использования в технологиях PoDM или PoH функций, схожих с PoE и использующих аналогичные базовые характеристики. DM-TX-201-С не может быть запитан через Ethernet, а его DM OUT порт не может быть напрямую подключен к сети или оборудованию Ethernet.
