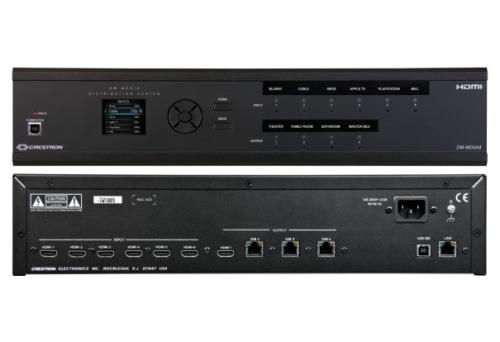

Мультирум Crestron DM-MD6X4

Является низким по стоимости, высококачественным решением многозонной маршрутизации АВ сигнала высокой четкости Распределяет некомпрессированный цифровой видео и звуковой сигнал по кабелю витой пары CAT5e [1] Представляет истинно однокабельное решение благодаря технологии DigitalMedia 8G+ Соответствие спецификации HDBaseT - подключение к стороннему оборудованию HDBaseT Оснащен независимыми выходами DM 8G+™ или HDBaseT для 3 удаленных дисплеев Допускает длину кабеля до удаленного дисплея до 100 метров Содержит один выход HDMI для местного дисплея или звукового процессора Оборудован 6 входами для HDMI, DVI или DisplayPort Multimode источников [4] Поддерживает видео разрешение до Full HD 1080p Поддерживает компьютерные разрешения до WUXGA Поддерживает 3D видео и Deep Color Поддерживает Dolby TrueHD, DTS-HD и некомпрессированный линейный РСМ звук 7.1 HDCP совместимый Технология QuickSwitch HD управляет ключами HDCP для быстрой и надежной коммутации Технология Auto-Locking™ добивается быстрого переключения между разнообразными источниками Автоматическое управление форматом аудио- и видеосигнала с помощью EDID Допускает независимое масштабирование для любого дисплея через некоторые DM приемники [2] Допускает удлинение сигналов USB HID клавиатуры и мышки Допускает маршрутизацию USB сигнала через DM передатчики и приемники или через удлинители USB-EXT-DM [3] Оснащен коммутатором Ethernet Режим частной сети, при котором для всей системы требуется только один IP-адрес Возможность питания устройств с поддержкой стандарта энергоснабжения через интерфейс DM (PoDM) Предлагает простую настройку и диагностику с передней панели или ПО Содержит встроенный универсальный источник питания Интегрируется с системой Crestron через Ethernet Крепится в 19-дюймовую стойку , занимает двойное место DigitalMedia™ предназначена не только для больших, дорогих жилищ и предприятий. Центр распределения DigitalMedia DM-MD6X4 является очень простым и эффективным по стоимости решением для распределения нескольких источников сигнала высокой четкости по четырем зонам в составе полной системы Crestron. Обладая технологиями DigitalMedia 8G+ и HDBaseT, DM-MD6X4 предлагает сверхнадежную, маршрутизацию сверхширокополосного сигнала через недорогую проводку CAT5e [1]. Все в DM-MD6X4 создано для максимальной прозрачности использования для пользователя и высочайшего качества. Матричный коммутатор HD DM-MD6X4 оснащен шестью HDMI входами для подключения ТВВЧ ресиверов, плееров DVD или Blu-Ray Disc, медиа серверов, компьютеров и других HD источников. Выходы включают один HDMI и три DigitalMedia порта, служащих для простого подключения по одному кабелю к местному дисплею или звуковому процессору и трем дополнительным дисплеям где то в доме. Матричная коммутация шесть-на-четыре позволяет в любое время отображать любой источник на любом дисплее. DigitalMedia 8G+ Технология DM 8G+ достигает предела в простоте, предлагая истинно однокабельный интерфейс для распределения видео и звука высокой четкости, Ethernet, электропитание и сигналы управления для нескольких дисплеев в жилом доме или промышленном здании. Просто подключите DM 8G+ приемник[2] к каждому плоскопанельному дисплею или проектору и получите законченный интерфейс АВ и управления. Всего один отрезок кабеля CAT5e до каждого приемника транспортирует чистый, некомпрессированный видео Full HD 1080p, окружающего звука 7.1, 10/100 Ethernet, электропитание и управляющий сигналы для полностью интегрированной медиа системы с минимальным количеством проводов. DM 8G+ поддерживает дистанции до 100 метров при использовании кабеля Crestron DigitalMedia 8G+™ или CAT5e.[1] Соответствие спецификации HDBaseT Технология Crestron DigitalMedia 8G+ разработана на основе спецификации HDBaseT Alliance и она совместима со сторонними продуктами HDBaseT. Благодаря технологии DM 8G+, DM-MD6X4 можно напрямую подключать к любым дисплеям с поддержкой HDBaseT без приемника DM 8G+. Технология QuickSwitch HD Работа с цифровыми мультимедийными форматами высокой четкости означает поддержку протокола HDCP (High-bandwidth Digital Content Protection — защита широкополосного цифрового контента). Это схема шифрования, используемая поставщиками информационного содержимого для защиты дисков DVD и Blu-ray, а также широковещательных сигналов от несанкционированного копирования. Для просмотра зашифрованного с помощью HDCP содержимого требуется проверка подлинности устройством-источником всех дисплеев и сигнальных процессоров в системе с последующей выдачей им ключа перед выводом на них сигнала. Обычно, это ведет к полному пропаданию сигнала на время до 15 секунд каждый раз, когда новый источник или дисплей выбирается в системе. И что еще хуже, каждый источник имеет ограниченное количество доступных ключей, что просто приводит к остановке вывода сигнала источником без всяких предупреждений, если подключено слишком много дисплеев. Не надо волноваться – технология Crestron QuickSwitch HD управляет ключами каждого HDCP-совместимого аппарата в системе, поддерживая постоянную авторизацию каждого аппарата для гарантии быстрой, надежной маршрутизации любого источника к любому количеству дисплеев. Технология Auto-Locking Технология Crestron Auto-Locking предоставляет возможности сверхскоростной коммутации сигналов путем мгновенной настройки всех устройств в тракте сигнала, включая блоки масштабирования и приемники DM, немедленно по достижении сигналом первого устройства. При коммутации источников и телеканалов технология DM-MD6X4 – Вид сзади Auto-Locking значительно сокращает время обнаружения нового сигнала каждым устройством и перенастраивает себя для соответствия изменениям, практически устраняя какую либо заметную на глаз задержку коммутации. Управление форматами посредством EDID Со всеми возможными на сегодня вариантами АВ источников приходит масса сбивающих с толку видео и звуковых форматов, которые надо отслеживать, и нет шансов что каждое устройство в вашей системе поддерживает все те же форматы. Такие конфликты могут сеять хаос каждый раз, когда вы маршрутизируете один источник на несколько видео или звуковых приборов. Blu-ray плеер, к которому подключен ваш 1080p проектор в кинотеатре, может ограничить себя более низким разрешением или даже полностью выключиться, если кто то решит посмотреть тот же сигнал на меньшем телевизоре в другой комнате. И вместо того, что бы наслаждаться неповторимым окружающим звуком 7.1 своего кинотеатра, вы можете оказаться ограниченным до 5.1 или даже до стерео. DM-MD6X4 устраняет такие конфликты путем управления EDID (Extended Display Identification Data), который современные цифровые устройства используют для объявления своих возможностей. Возможные форматы и разрешения каждого аппарата можно легко узнать через DM-MD6X4, что позволит установщику настроить EDID сигналы для получения подходящего и предсказуемого результата. Масштабатор для любого дисплея Возможность высококачественного масштабирования может быть добавлена DM-MD6X4 путем использования DM 8G+ приемником со встроенным HD или 4K масштабатором [2]. Располагая отдельный масштабатор рядом с каждым дисплеем, DigitalMedia действительно предлагает наиболее гибкое и дружественное решение для маршрутизации разнообразных источников к различным дисплеям. Такой подход “распределенного масштабатора” гарантирует оптимальное изображение для каждого экрана, вне зависимости от выбранного источника. Распределенное масштабирование позволяет отображать компьютерный источник высокого разрешения на любом дисплее в здании. Он так же позволит отобразить 3D источник высокой четкости на 2D дисплее с более низким разрешением без ущерба для оригинального сигнала, позволяя вам поделиться кинотеатральным Full HD 1080p 3D изображением с другими дисплеями с меньшим разрешением в других помещениях. Маршрутизация многоканального HD звука DM-MD6X4 позволяет маршрутизировать сигналы содержащие многоканальный окружающий звук, поддерживая высокоскоростные форматы 7.1, как например, Dolby TrueHD и DTS-HD Master Audio, а так же некомпрессированный линейный PCM. Встроенный Ethernet коммутатор В дополнение к транспортировке цифрового видео и звука, DigitalMedia может удлинять высокоскоростной Ethernet для дисплеев, которым нужно Ethernet подключение. Ethernet так же используется внутри для управляющей шины Crestron для управления всем оборудованием DM в системе и предоставления управления дисплеем в каждой зоне. Через 10/100 Ethernet порт DM-MD6X4 осуществляет одноточечное подключение к домашней или корпоративной ЛВС, требуя всего лишь один IP-адрес для всей системы DM, включая все подключенные DM приемники. Маршрутизация USB сигнала Благодаря встроенной маршрутизации USB HID (USB оборудование интерфейса с человеком), DM-MD6X4 позволяет вам управлять централизованным компьютером или медиасервером используя мышку или клавиатуру в другом помещении. Клавиатура/мышка может быть подключена к любому приемнику DM 8G+, который содержит ведущий порт USB HID, а управляющий компьютер подключается к ведомому порту USB HID на задней панели DM-MD6X4. Crestron так же предлагает удлинители USB через ЛВС (USB-EXT-DM), которые могут использоваться для маршрутизации нескольких USB устройств практически любого типа и прозрачно управляться через систему DigitalMedia.[3] Управление устройствами посредством CEC Основная задача каждой системы Crestron - это обеспечение точного управления, незаметного для конечного пользователя. DigitalMedia предлагает альтернативу обычным ИК и RS-232 путем вложения в сигнал HDMI сигнала управления устройствами по протоколу CEC (Consumer Electronics Control — управление пользовательскими электронными устройствами). Благодаря связи с системой управления, DM-MD6X4 является шлюзом для управления разнообразным оборудованием через свои HDMI подключения, потенциально устраняя необходимость в использовании каких-либо выделенных кабелей управления и ИК-передатчиков. Простота настройки Все этапы настройки системы DM-MD6X4 выполняются быстро и просто через переднюю панель или ПО Crestron ToolBox™, автоматически настраивая входы и выходы, позволяя специалисту по установке попутно выбирать правильные варианты компоновки. Сразу после распаковки, передняя панель DM-MD6X4 поддерживает базовую маршрутизацию сигналов для простой проверки и поиска неисправностей во время установки. Можно создать необходимые этикетки для передней панели с помощью ПО Crestron Engraver или выбрать стандартные этикетки размером 9,5 мм (3/8 дюйма), чтобы наглядно обозначить каждый вход и выход. С помощью ПО можно также назначить имена для входов и выходов, которые будут видны на ЖК-дисплее. 1 - Для подключений по DM 8G+ и HDBaseT используйте кабели Crestron DigitalMedia 8G DM-CBL-8G или сторонние кабели класса CAT5e (или более высокого класса), UTP или STP. (Можно так же использовать кабели Crestron DigitalMedia DM-CBL и Crestron DigitalMedia D DM-CBL-D.) Максимальное расстояние между устройствами, подключенными по DM 8G+, составляет 100 м. Для защиты от случайных внешних электрических помех, способных повлиять на сигнал при разрешениях выше 1080p, рекомендуется использовать экранированные кабели и разъемы. Подробные инструкции по компоновке систем см. в Руководстве по компоновке систем Crestron DigitalMedia (документ № 4546). Технология DM 8G+ совместима со спецификацией HDBaseT Alliance на подключение к оборудованию, совместимому со стандартом HDBaseT. Все провода и кабели приобретаются отдельно. 2 - Оборудование продается отдельно. 3 - Модули расширения USB через ЛВС USB-EXT-DM продаются отдельно. Ознакомьтесь с характеристиками USB-EXT-DM для получения дополнительной информации. 4 - Для соединения разъемов DVI или Dual-Mode DisplayPort с разъемом HDMI необходим соответствующий адаптер или интерфейсный кабель. Интерфейсные кабели CBL-HD-DVI поставляются отдельно. 5 - Любая проводка подключенная к портам PoDM или PoH PSE предназначена только для этого же здания и не должна подключаться к линии, идущей за пределы здания.
