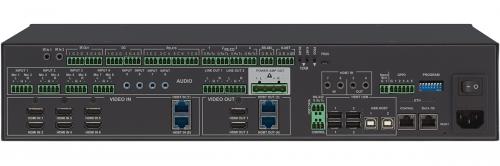

Матричный коммутатор Kramer VS-84UT

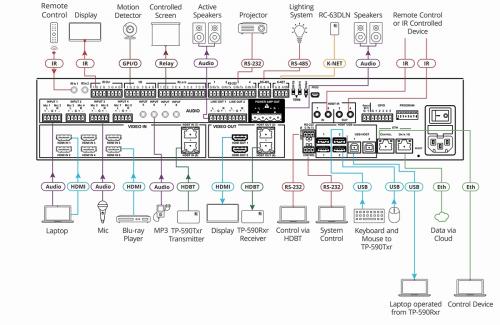

VS-84UT — универсальная презентационная система, объединяющая в себе матричный коммутатор сигналов HDMI, HDBaseT 2.0 и аналогового аудио, встроенный главный контроллер помещения и усилитель мощности. Прибор осуществляет коммутацию видеосигналов с разрешением до 4K@60 Гц (4:2:0), а также балансных и небалансных аудиосигналов, обеспечивает деэмбедирование и эмбедирование аналогового аудиосигнала в выходной сигнал HDMI и HDBaseT 2.0. VS-84UT обеспечивает двустороннюю передачу сигналов USB, ИК, RS-232 и Ethernet, а также питание совместимых приемников по технологии PоE по единой линии HDBaseT. Встроенный усилитель мощности позволяет воспроизводить выходной аудиосигнал при помощи непосредственно подключаемых громкоговорителей. Встроенный главный контроллер помещения обеспечивает удаленное управление аудио-видео и иным оборудованием через сеть Ethernet c помощью портов двунаправленных сигналов управления RS-485 (1) и RS-232 (4), портов ИК (4), портов ввода-вывода GPI/O (4) и реле типа «сухие» контакты (4). Контроллер поддерживает сеть K-NET™ для подключения вспомогательных устройств управления Kramer Electronics, таких как кнопочные панели. ВНИМАНИЕ! Для гарантированного получения необходимых результатов (воспроизведения видео с нужным разрешением, правильными пропорциями изображения, корректной передачей цвета и т.д.) ОБЯЗАТЕЛЬНО выполните процедуру считывания EDID (см. соответствующий раздел Руководства по эксплуатации прибора). Особенности: Максимальное разрешение: 4K@60 Гц (4:2:0) Максимальная скорость передачи данных: 10,2 Гбит/с (3,4 Гбит/с на канал) 6 входов HDMI и 2 входа HDBaseT 4 аналоговых балансных стерео входа — каждый с возможностью конфигурирования в качестве 2-х независимых микрофонных входов, 4 небалансных стерео входа 2 выхода HDMI и 2 выхода HDBaseT Источник питания PoE для совместимых приемников HDBaseT 2 балансных линейных стерео аудио выхода и 1 стерео выход усилителя мощности для подключения громкоговорителей Автоматическое переключение на вход с наивысшим приоритетом или на вход с последним по времени подключения источником видеосигнала Совместное переключение видео и аудио сигналов (AFV) или раздельное независимое переключение видео и аудио Регулировка уровня аналоговых аудиосигналов Режим экстренных сообщений от системы оповещения с функцией отключения текущей аудио и видеотрансляции Поддержка стандартов HDMI 2.0, HDCP 1.4, HDBaseT 2.0 Расстояние приёма/передачи сигнала HDBaseT до 100 м при разрешении 4K@60 Гц (4:2:0), до 130 м при разрешении 1080p@60 Гц, 36 бит на пиксель и до 180 м при разрешении 1080р@60 Гц, 24 бита на пиксель при использовании кабеля BC-UNIKat Передача сигнала USB 1.1 и USB 2.0 по линии HDBaseT со скоростью передачи данных до 127 Мбит/с Концентратор USB c 4 портами USB-A и 2 портами USB-B для передачи данных по линиям HDBaseT Возможность переключения портов USB-концентратора на входы и выходы HDBaseT Поддержка режимов HDMI: Deep Color, многоканальное аудио 7.1, обратный аудиоканал (ARC), сквозной пропуск сигнала 3D Технология Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования — восстанавливает сигнал при передаче по длинным линиям Расширенный алгоритм работы с блоком данных EDID для каждого входа Широкие возможности удаленного управления, включающие интерфейс RS-232, сеть Ethernet и встроенные веб-страницы Поддержка ПО Kramer K-Config™ для настройки управления мультимедийным комплексом по IP-cети пользователя Поддержка ПО Kramer Network для удаленного управления и мониторинга посредством IP-сети пользователя Одновременное подключение до 15 IP-клиентов Удобное обновление встроенного ПО по сети Ethernet Удаленное управление по Ethernet с помощью интуитивно-понятных встроенных веб-страниц, с помощью команд RS-232, а также команд API протокола Kramer Protocol 3000, передаваемых посредством ПК, сенсорной панели управления или иного контроллера Энергонезависимая память для сохранения настроек 2 входа и 2 выхода ИК для передачи сигналов управления по линиям HDBaseT Порт Ethernet 1 Гбит/с для передачи данных по линиям HDBaseT Порт K-NET™ для подключения и питания внешних устройств управления (например кнопочных панелей управления) Встроенный главный контроллер помещения с набором интерфейсов управления: 2 входа/2 выхода ИК, 4 порта ввода-вывода общего назначения (GPI/O), 4 двухконтактных реле, 4 порта RS-232 и 1 порт RS-485 Входы 6 – HDMI, тип А (розетка) 2 – витая пара HDBaseT, разъем RJ45 (розетка) 4 – аудиостерео, разъем miniJack 3,5 мм (розетка) 4 – линейный: балансное аудиостерео или 8 – микрофонный: балансное аудиомоно, клеммный блок 2 – ИК для HDBaseT, разъем miniJack 3,5 мм (розетка) 2 – ИК, разъем miniJack 3,5 мм (розетка) Выходы 2 – HDMI, тип А (розетка) 2 – витая пара HDBaseT, разъем RJ45 (розетка) 2 – балансное аудиостерео, клеммный блок 1 – усиленный на громкоговорители, клеммный блок 2 – ИК для HDBaseT, разъем miniJack 3,5 мм (розетка) Порты 1 – RS-232 для HDBaseT, клеммный блок 1 – RS-232, клеммный блок 4 – USB, тип А (розетка) 2 – USB, тип B (розетка) 1 – Ethernet для HDBaseT, разъем RJ45 (розетка) 1 – Ethernet, разъем RJ45 (розетка) 1 – K-NET™, клеммный блок 1 – RS-485, клеммный блок 4 – RS-232, клеммный блок 8 – релейные, клеммный блок 4 – GPI/O, клеммный блок Пропускная способность 10,2 Гбит/с (3,4 Гбит/с на канал) Максимальное разрешение 4K, 60 Гц Спецификации HDMI 2.0 Спецификации HDCP 1.4 Спецификации HDBaseT 2.0 Спецификации USB 1.1, 2.0 Удлинение по витой паре до 180 м Пропускная способность USB 127 Мбит/с при передаче по HDBaseT Максимальное число USB-устройств 7 периферийных устройств 2 концентратора (до 8 портов на один концентратор) Скорость передачи по Ethernet 100 Мбит/с при передаче по HDBaseT Скорость передачи данных последовательного интерфейса 115200 бит/с 300–57600 бит/с при передаче по HDBaseT Выходная мощность встроенный усилитель мощности: 2x50 Вт — 4 Ом 2x30 Вт — 4 Ом Индикация наличие сигнала, питание Материал корпуса алюминий Охлаждение принудительное (вентиляторы) Диапазон рабочих температур 0…+40 °C Диапазон температур хранения −40…+70 °C Относительная влажность воздуха 10…90% (без конденсации) Питание сеть ~100–240 В, 50/60 Гц Потребляемая мощность 200 Вт Размер корпуса 19'' Rack Монтаж в 19″ стойкe 1U Сертификация CE, RoHS, WEEE, UL
