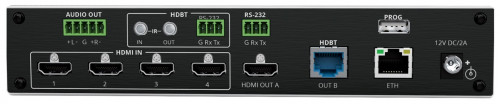

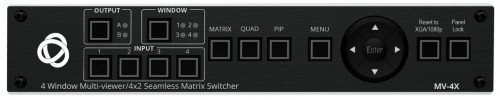

Матричный коммутатор Kramer MV-4X

MV-4X — мультиоконный процессор с поддержкой вывода до 4 изображений на общий экран в различных конфигурациях , включая режимы PiP (картинка-в-картинке), PoP (картинка-вне-картинки), Quad (квадратор), а также функции цветовой рир-проекции (chroma-keying) и наложения логотипов. MV-4X может использоваться в качестве бесподрывного матричного коммутатора 4х2 с 4 входами HDMI и 2 выходами: HDMI и HDBaseT. Устройство поддерживает разрешения до 4K60 (4:4:4) для сигнала HDMI, и до 4K50/60 (4:2:0) на выходе HDBaseT, а также многоканальное аудио в формате LPCM до 7.1, 192 кГц на входах и выходах. MV-4X поддерживает версии 1.х и 2.3 стандарта HDCP и позволяет осуществлять индивидуальную настройку поддержки HDCP и работу с EDID на каждом входе, а также деэмбедирование аудио с выводом на балансный аналоговый выход. ВНИМАНИЕ! По линии HDBaseT прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat. Особенности: Поддержка скорости передачи видеоданных до 18 Гбит/с (6 Гбит/с на один канал) Поддержка разрешений до 4K60 (4:4:4) для HDMI и до 4K50/60 (4:2:0) для HDBaseT Поддержка HDR, CEC (только на выходах), Y420, BT.2020, Deep Color (только на входах), x.v.Color™, каналов несжатого цифрового аудио до 7.1 PCM, Dolby TrueHD, DTS-HD в соответствии со спецификацией HDMI 2.0 Поддержка HDCP 2.3 Мгновенная бесподрывная коммутация кадр-в-кадр до 4 источников на входе на любой из выходов, или на оба выхода одновременно Выбор различных пропорций изображения — Full (Полный размер), 16:9, 16:10, 4:3 и Best Fit (Наилучшее соответствие) Отключаемая настраиваемая функция плавного перехода изображения при коммутации источников Отключаемая функция поворота изображения против часовой стрелки на 90°, 180° или 270°. При выборе разрешения на выходе 4K, функция поворота изображения действует только в отношении входа 1 Отображение сигнала от источников на выходном дисплее в полноэкранном режиме, или с использованием различных режимов мультиоконного процессора, включая режимы PiP (картинка-в-картинке), PoP (картинка-вне-картинки), Quad (квадратор), а также функции цветовой рир-проекции (chroma-keying) и наложения логотипов Загрузка пользовательского файла логотипа и настройка его местоположения на экране Независимый выбор цвета рамки для каждого окна, в котором демонстрируется изображение с текущего выбранного входа Внутренняя энергонезависимая память для сохранения до 4 пресетов комбинации настроек мультиоконного процессора Наличие функции Auto Layout, автоматически изменяющей количество видимых окон отображения в зависимости от количества активных источников живого сигнала Независимый выбор источника аудиосигнала во всех режимах Деэмбедирование аудио с выводом на балансный стереовыход Разнообразные способы управления: экранное меню, Ethernet c использованием интуитивно-понятных встроенных веб-страниц, RS-232 Порты для туннелирования двунаправленных сигналов управления ИК и RS-232 в линию HDBaseT Расширенная работа с EDID на каждом отдельном входе Входы 4 HDMI Выходы 1 HDMI, 1 HDBaseT (RJ-45), 1 балансное стерео аудио (5-конт. блок съемных клемм) Порты RS-232 (3-конт. блок съемных клемм) — для управления устройством, RS-232 (3-конт. блок съемных клемм) — для туннелирования данных в линию HDBaseT, ИК IN и OUT (RCA) — для туннелирования данных в линию HDBaseT, Ethernet (RJ-45), USB, тип A — для обновления прошивки и загрузки логотипа Диапазон воспроизводимых частот 20 Гц…20 кГц (±0,3 дБ) Общий уровень гармонических искажений аудиосигнала с учетом шума 0,003%, в полосе частот 20 Гц…20 кГц, при единичном усилении Питание 12 В постоянного тока, Максимальный потребляемый ток: 1,9 А Максимальное разрешение видеосигнала 4K@60 Гц 4:4:4 (HDMI), 4K@60 Гц 4:2:0 (HDBaseT) Максимальная скорость передачи данных 18 Гбит/с (6 Гбит/с на один канал) Поддержка цифровых видеостандартов HDMI 2.0, HDCP 2.3 Управление Кнопки лицевой панели: выбор входа/выхода; выбор одного из 4 окон, выбор режимов матричного коммутатора, квадратора, PiP (Картинка-в-картинке), вызов экранного меню, навигация по экранному меню, сброс к разрешению XGA/1080p, блокировка лицевой панели; экранное меню, Ethernet (встроенные веб-страницы), RS-232 Индикация Светодиодные индикаторы выбранного выхода и выбранного окна Соответствие стандартам безопасности CE, FCC Соответствие стандартам охраны окружающей среды RoHs, WEEE Тип корпуса ½ 19” 1U Материал корпуса Алюминий Дальность передачи сигнала До 40 м для разрешения 4K@60 Гц (4:2:0), До 70 м для разрешения 1080p@60 Гц ПРИМЕЧАНИЕ : указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой Охлаждение Естественная конвекция Уровень выходного аудиосигнала 15 дБВ Соотношение сигнал / шум >–88 дБ, в полосе частот 20 Гц…20 кГц, при единичном усилении (невзвешенное значение) Сопротивление аудиовыхода 500 Ом Особенности бесподрывность Температура воздуха при эксплуатации 0°…+40°C Температура воздуха при хранении –40°…+70°C Относительная влажность воздуха 10%...90% без конденсации В комплекте Адаптер питания, кабель питания
