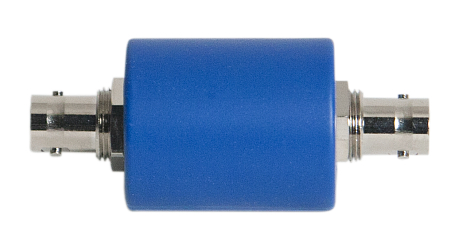

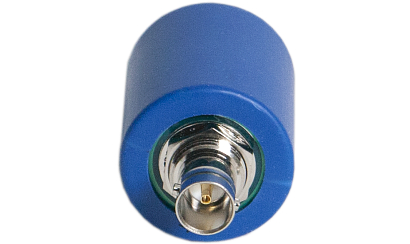

Изолирующий трансформатор Les TR-11HD

Трансформатор Les TR-11HD предназначен для разрыва цепей земли в трактах цифровых последовательных видео сигналов HD/SD-SDI. Применение изолирующего трансформатора необходимо в случае соединения различных аппаратных с неопределенной ситуацией с землями, когда разница напряжений между сигнальными землями значительна или непредсказуема и их непосредственное соединение либо невозможно, либо опасно из-за риска появления значительных токов. Разрыв земляных цепей может быть особенно необходим в телевизионных комплексах, использующих как цифровые, так и аналоговые сигналы. В этом случае применение трансформатора SDI не улучшает параметры цифрового тракта, но позволяет избежать земляных помех, опасных для аналоговых сигналов комплекса. Надежный металлический корпус небольших габаритов позволяет расположить прибор непосредственно по месту кабельной разводки. Видео вход Количество входов 1 Тип разъемов BNC Тип входа трансформаторный Видео выход Количество выходов 1 Тип разъемов BNC Тип выхода трансформаторный Общие характеристики Стандарт пропускаемых видео сигналов SMPTE 424M, SMPTE 292M, SMPTE 259M Время нарастания/спада, не более, (пс) 120 Предельное напряжение между землями по переменной составляющей 50Гц 250 В Предельное напряжение между землями по постоянной составляющей 300 В Вносимое затухание на частоте 135 МГц < 0,3 дБ Вносимое затухание на частоте 750 МГц < 2 дБ
