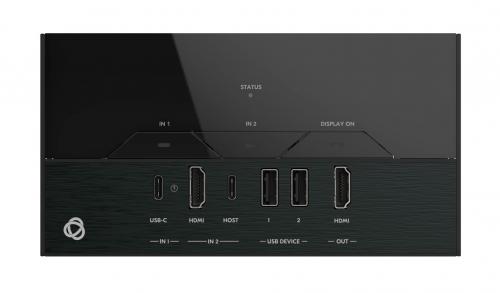

Автокоммутатор в виде настенной панели Kramer SWT3-22-HU-WP-T/EU(W)

SWT3-22-HU-WP-T — выполненный в виде настенной панели автоматический коммутатор с входом USB-C и комбинированным входом HDMI/USB-С, которые могут независимо переключаться на выход HDMI, а также выход на линию витой пары HDBaseT 3.0, по которой можно передавать на совместимый приемник сигналы 4K60 Гц (4:4:4) HDMI, USB 2.0, Ethernet, RS−232 и ИК. Также имеется два порта USB-A для подключения периферийных устройств (например клавиатуры и мыши) к хост-компьютеру, подключенному к комбинированному входу. ВНИМАНИЕ! Использование неэкранированной витой пары (UTP) не допускается. Экранированная витая пара и разъёмы должны соответствовать категории Cat6 или выше. Особенности: Максимальная скорость передачи видеоданных 18 Гбит/с (6 Гбит/с на один канал). Максимальное разрешение видеосигнала 4K@60 Гц (4:4:4). Коммутация мобильных источников USB-C (ноутбук, смартфон) и USB-C ПК с внешним HDMI-монитором и периферийными USB-устройствами для удобства гибридной совместной работы. В качестве источника аудио-видео сигнала может использоваться любое пользовательское устройство с выходом USB-C, поддерживающим режим DisplayPort Alternate Mode (DP Alt Mode). Одновременно осуществляется подключение к периферийным устройствам USB 3.1 и сети Ethernet, а также быстрая зарядка с мощность зарядки до 60 Вт (в случае поддержки пользовательским устройством спецификации PD–2.0) — всё по единому кабелю USB-C. Стандартный передатчик, обладающий совместимостью с другими имеющимися на рынке устройствами HDBaseT. Для достижения оптимального расстояния передачи сигнала рекомендуется использовать кабели экранированной медной витой пары Kramer BC-UNIKat. При использовании кабелей других производителей максимальное значение расстояния передачи может снижаться. Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.3, HDR 10, СEC, Deep Color, x.v.Color™, lip sync, несжатого многоканального аудио Dolby TrueHD, DTS-HD, 4K, пропуска сигналов 3D, а также данных EDID от дисплея к источнику сигнала без изменения. Гибкая коммутация и расширение портов USB — активный хост USB 3.2 подключается к коммутатору-удлинителю как со стороны передатчика, так и со стороны приемника. Сигналы USB 2.0 распространяются между передающей и приемной сторонами коммутатора-удлинителя, что позволяет подключать и переключать активный USB-хост как к локальным, так и к удаленным USB-устройствам, включая камеры и аудиоустройства, а также устройства HID (Human Interface Devices), такие как мыши, клавиатуры или интерактивные доски. Интеллектуальная система работы с данными EDID Kramer I–EDIDPro™ — беспроблемное автоматическое взаимное подключение источников и средств отображения по принципу Plug and Play. Передача многоканального аудио — до 32 каналов несжатого аудио для поддержки работы с устройствами объемного звучания студийного уровня. Автоматическое деэмбедирование аудио из сигнала HDMI c выводом на аналоговый балансный стереовыход для воспроизведения при помощи профессиональной аудиосистемы. Параллельно эмбедированное аудио поступает в составе сигнала HDMI на средство отображения (например ТВ-приёмник) и может воспроизводиться его встроенными громкоговорителями или подключённой внешней аудиосистемой. Автоматическое переключение входов в режиме, определяемом пользователем — например, переключение на вход с последним по времени подключения активным источником видеосигнала. Удобное интегрированное подключение к системе онлайн-совещаний — Встроенная гибкая функция автоматического отключения USB-устройств, таких как камеры и саундбары, позволяет системам онлайн-совещаний распознавать отключение персонального устройства докладчика для их автоматической активации, удобной интеграции и простоты управления со стороны конечных пользователей в соответствии с потребностями гибридных рабочих сессий. Расширенное управление дисплеем — кнопка DISPLAY ON для включения/выключения удалённого дисплея, поддерживающего шину CEC. Также имеется функция автоматического включения/выключения дисплея посредством последовательных команд, отправляемых после подключения/отключения активного источника видеосигнала с задержкой, определяемой пользователем. Гибкость и простота управления — выбор входа при помощи кнопки на лицевой панели, дистанционного замыкания сухих контактов, или управление по IP c использованием встроенных веб-страниц. Встроенный интеллектуальный шлюз управления устройствами при помощи набора интерфейсов, включающего CEC, RS-232 и GPIO (порт ввода/вывода общего назначения). Простота интеграции с платформой управления Kramer Control. Удлинение интерфейса Ethernet — данные интерфейса Ethernet передаются в обоих направлениях, что позволяет расширить возможности подключения к Ethernet на скорости до 1 Гбит/с для связи по локальной сети и управления устройством. Двустороннее удлинение интерфейса RS-232 — данные последовательного интерфейса передаются в обоих направлениях, что позволяет передавать как передавать данные, так и управлять устройством. Защищённое сетевое подключение — аутентификация пользователей в соответствие со стандартом 802.1x. Удобство работы и обслуживания — светодиодные индикаторы выбранного входа, cостояния подключенной линии HDBT, а также включения питания на удаленном дисплее. Удалённое обновление встроенного ПО, а также полный контроль за работой устройства по локальной сети при помощи встроенных web-страниц. Простая установка в стандартную встраиваемую в стену двухместную монтажную коробку. Техническая спецификация: Входы: USB-C (Поддержка DP Alt Mode и PD 3.0), HDMI, HDBT (RJ-45) Выходы: HDBT (RJ-45), HDMI, Балансное стерео аудио (5-конт. блок съёмных клемм) Порты: USB 3.2 Host (USB-C), 2 USB 3.2 Device (USB-A), Ethernet 1G (RJ-45), RS-232 (3-конт. блок съёмных клемм), 2 GPIO (2-конт. блок съёмных клемм) Диапазон воспроизводимых частот: 20 Гц - 20 кГц Общий уровень гармонических искажений аудиосигнала с учетом шума: 0,002% на частоте 1 кГц при номинальном уровне сигнала Питание: Адаптер 20 В пост. тока, 6 А, Потребление тока: 4,4 А, Максимальная потребляемая мощность: 84 Вт, Максимальная мощность зарядки по USB-C: 60 Вт (PD 3.0), Максимальный общий ток зарядки по USB: 2,0 А Максимальное разрешение видеосигнала: 4K@60 Гц (4:4:4) Скорость передачи сигналов RS-232: От 300 до 115200 бит/с Тип корпуса: Настенная панель, устанавливаемая в стандартную двухместную монтажную коробку Материал корпуса: Алюминий Дальность передачи сигнала: До 100 м, Примечание: для достижения указанной дальности передачи рекомендуется использовать кабель витой пары Kramer BC-UNIKat Максимальный уровень выходного аудиосигнала: 15 dBu Уровень переходного затухания: -114 дБ Интерфейс управления: Ethernet Поддержка цифровых стандартов: HDMI 2.0b, HDCP 2.3 Количество входов: 2 Количество выходов: 2 Сопротивление аудиовыхода: 500 Ом Максимальная скорость передачи видеоданных: 18 Гбит/с (6 Гбит/с на один канал) Поддержка HDBaseT: HDBaseT 3.0 Соответствие стандартам USB: USB 3.2 GEN 2, 2.0 и 1.1 Соответствие стандартам безопасности: CE, UL Соответствие стандартам охраны окружающей среды: RoHs, WEEE Температура воздуха при эксплуатации: 0°…+40°C Температура воздуха при хранении: –40°…+70°C Относительная влажность воздуха: 10%...90% без конденсации Комплектация: Автокоммутатор SWT3-22-HU-WP-T/EU(W) — 1 шт. Шнур питания с блоком — 1 шт. Кабель USB-C, длина 1 м — 1 шт. Передняя панель — 1 шт. Набор шурупов — 1 шт. Краткое руководство пользователя
